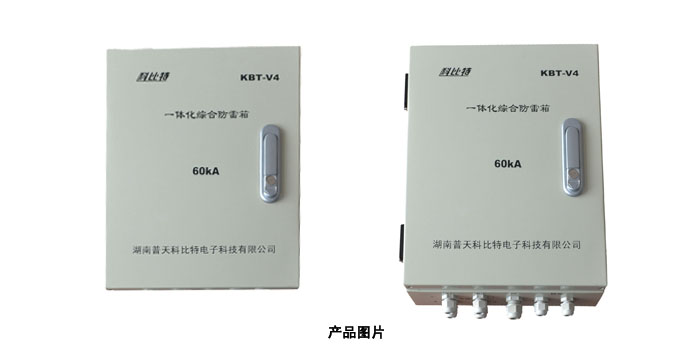

產品簡介：
KBT-V4一體化綜合防雷箱是依據GB50340-2004、GB/T18802-2002、GB/T18802.21-2004以及YD/T1235.1-2002和YD/T1542-2006標準設計制造，主要用于通信直放站、廣電光接點、安防監控系統等戶外設備的電源系統、信號系統及光纖光纜線路的防雷電感應和浪涌保護。箱體防護等級為IP65，適合戶外安裝，具備防水、防塵、防紫外線等功能；安裝方式靈活多變，既可以抱箍安裝在立桿任何位置，也可以掛墻安裝，使用方便簡單，安全可靠。
主要特點：
1. 一體化綜合防雷箱電源防護、信號防護及等電位接地于一體；
2. 電源采用B+C級串聯式保護方式，具有電源第一、第二兩級或第二、第三兩級雷擊電磁脈沖保護；兩級之間有退耦電路以達到雷電流能量在前后兩級之間的匹配，能夠有效地將雷擊過電壓限制在各種設備能承受的脈沖過電壓范圍內；
3. 內置視頻信號或天饋線路的防雷器，以保證同軸電纜線上感應到的雷電流在進入設備之前便經該防雷器泄放入地，對放大器進行防雷保護；同軸接口靈活配置，可以選配BNC、F、TNC、N等接口；
4. 內置三組接地排：“防雷接地排”、“保護接地排”、“工作接地排”，使光接點的接地更加規范、清晰。
技術參數：
技術參數：
|
名稱
|
編號
|
規格
|
接口
|
頻率（功率）
|
插入損耗（dB）
|
標稱通流容量（KA）
|
最大通流容量（KA）
|
工作電壓（V）
|
限制電壓（V）
|
保護水平（V）
|
保護對象
|
產品尺寸
|
|
一體化綜合防雷箱
|
193-1
|
電源B級
|
輸入：空氣開關
輸出：UK35接線端子
|
≤10KW
|
/
|
60
|
100
|
250
|
/
|
<2000
|
串聯式、電箱電源
|
100×286×380
|
|
電源C級
|
/
|
20
|
40
|
250
|
/
|
<1500
|
||||||
|
信號部分
|
BNC、F、TNC、N
|
0-2.0GHZ
|
≤0.2
|
10
|
20
|
6-24
|
<100
|
/
|
視頻信號天饋信號
|
安裝及應用：
1. 電源防雷器應串聯安裝在被保護的電源線路上，認準防雷器輸入/輸出接口標識。輸入接外線、輸出接被保護設備；
2. 信號防雷器安裝前清認準備接口和連接方式；串聯安裝在被保護設備的線路上；
3. 防雷接地應符合防雷規范要求，接地線盡可能粗短；
4. 安裝或拆卸防雷器時必須先斷開電源，嚴禁帶電操作；
5. 本設備適合室外安裝，安裝方式可選抱箍安裝和掛墻安裝。
